금강중전기

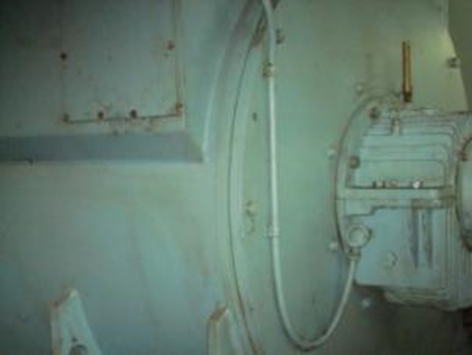

OVER HAUL할 NO.1발전기


메탈베어링캡개방및메탈B/Rcap open
오일이말라붙어 페인트칠한것처럼붙어있음

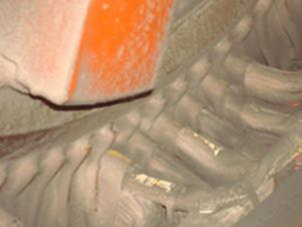

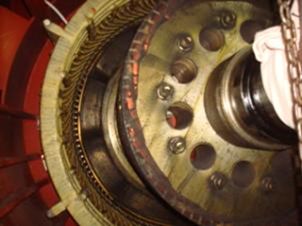

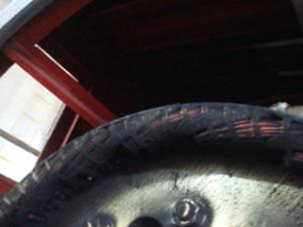

EXCITER ROTOR 유분및먼지로 싸여붙은상태


EXCITER ROTOR 유분및먼지로 싸여붙은상태

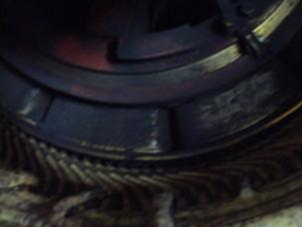

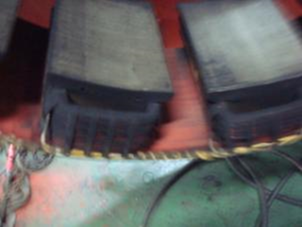

EXCITER STATOR 유분및먼지로 싸여붙은상태


EXCITER STATOR 유분및먼지로 싸여붙은상태

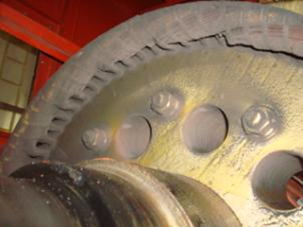

EXCITER ROTOR 유분및먼지로 싸여붙은상태

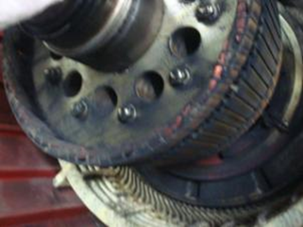

EXCITER ROTOR 유분및먼지로 싸여붙은상태 잘씻기지않음

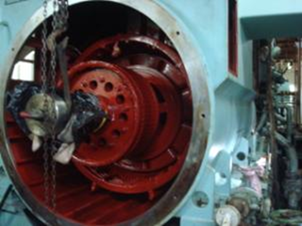

메인로터 및 고정자역시 유분.먼지싸인상태


세척작업


세척완료

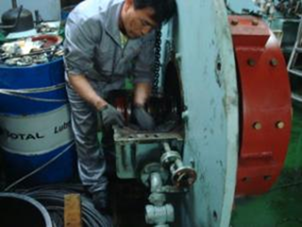

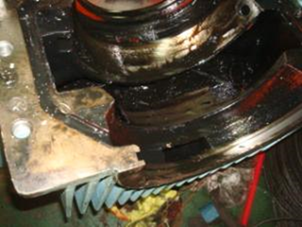

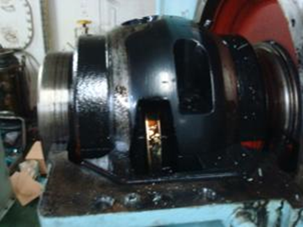

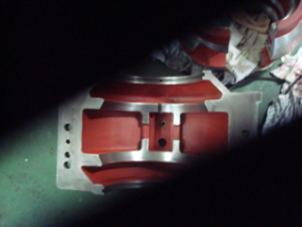

하부메탈베어링케이스 세척작업


하부메탈베어링케이스 세척작업


세척완료


메탈베어링 세척완료

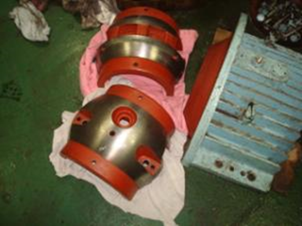

메탈베어링 및 메탈케이스세척완료

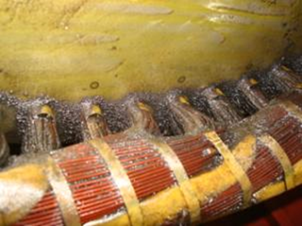

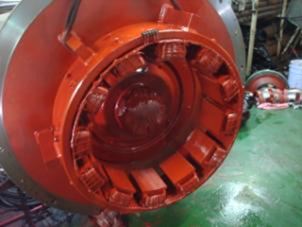

EXCITER STATOR 절연니스코팅

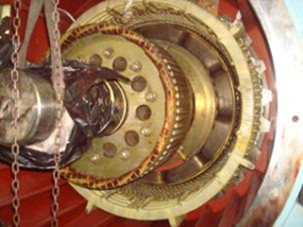

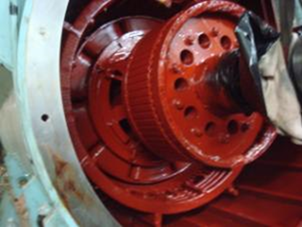

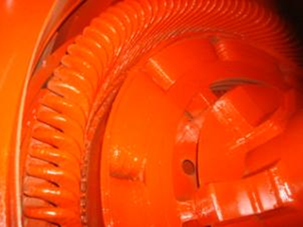

STATOR . ROTOR 절연니스코팅


STATOR . ROTOR 절연니스코팅


STATOR . ROTOR 절연니스코팅


접지가나서 렉파트쪽점검중 찿아냄

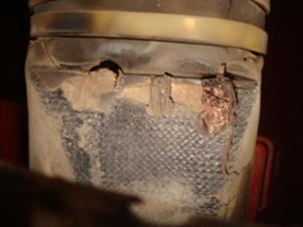

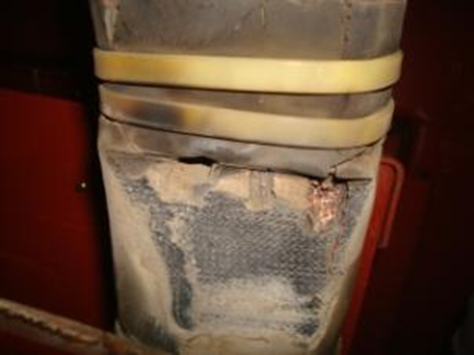

숏트가나면서꺼스름자국확인

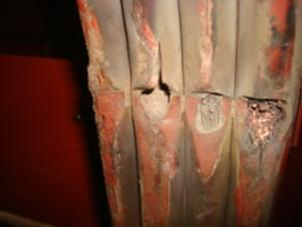

확인후 케이블숏트난부분


고정시켜노은 케이블타이 레진성분없어지고 열로인해 부러짐


케이블타이떨어지고 진동으로 지지대와씰겨서
※피복이벽겨지면서 지지대와 숏트일어남
이부분은 ACB를걸치기전단개 . 발전기에서바로올라오는라인이라서 숏트가나면 발전기코일이타던지 렉판넬이 화제가나던지 큰사고로이어짐

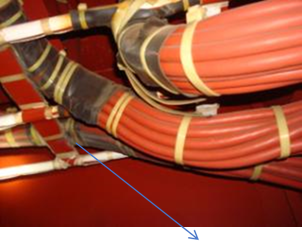

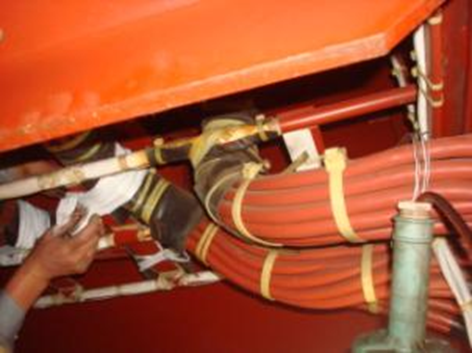

손상된케이블 절연물로텝핑후 고무팩킹을 지지대에깔고 케이블타이대신 절연테이프로 홀딩작업 후 절연니스로 코팅후마무리

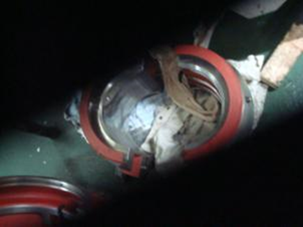

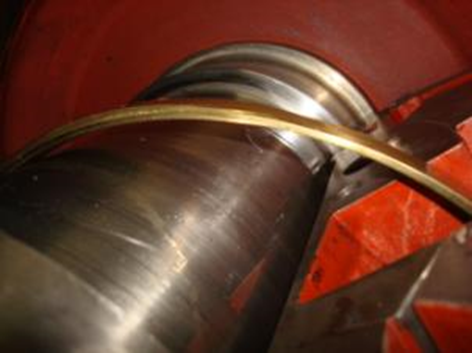

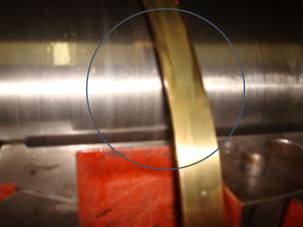

오일링안달은부분7mm 달은부분3mm
오일링이샤프트가돌아가면따라돌아야하는대 링이제대로돌지안아 생긴현상


EXCITER STATOR 절연니스코팅


보수완료
